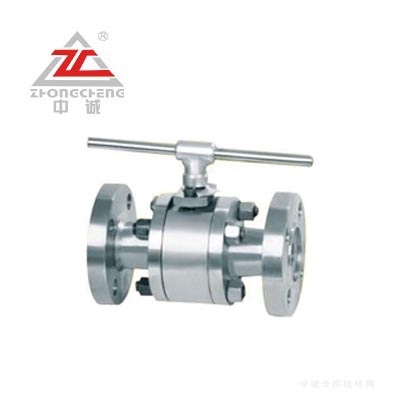

Q41H锻钢三片式硬密封球阀

【型号】：Q61F/Q67F/Q41F/Q47F等【球体】：

【口径】：DN15 - DN1200 【密封】：

【压力】：【温度】：

【阀体】：ST37.8、304，A105等【介质】：

锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统．由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属特技公司独有．操作方式有手动－蜗杆蜗轮驱动，气动，电动，气/液联动，电/液联动，以及各类特殊控制形式。

客服热线：0577-66999059

产品图片

产品说明

产品简介:

一、Q41H锻钢三片式硬密封球阀产品结构特点：
1、采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。

二、Q41H锻钢三片式硬密封球阀主要外形尺寸：
Q11H主要连接尺寸及重量

公称压力	尺寸（mm)
公称压力	L	H	D	D1
10	90	76	32	3/8"
15	90	76	32	1/2"
20	100	81	38	3/4"
25	115	92	45	1"
32	130	114	55	11/4"
40	150	125	65	11/2"
50	170	144	75	2"

Q41H型主要连接尺寸及重量：

公称压力(Mpa)	公称通径(N(mm)	尺寸(mm)				连接尺寸(mm)
公称压力(Mpa)	公称通径(N(mm)	L	L1	H	W	D	D1	M	D2	Z-d	b
PN16.0MPa	10	210	52	77	220	95	60	M24×2	18	3-18	20
	15	230	62	86	220	95	60	M24×2	20	3-18	20
	20	240	73	94	250	105	68	M33×2	28	3-18	20
	25	260	77	100	250	105	68	M33×2	28	3-18	2
	32	300	100	120	300	115	80	M42×2	38	4-18	24
	40	350	110	150	400	165	115	M52×2	48	6-26	30
	50	400	130	165	400	165	115	M64×3	58	6-26	32
	65	490	140	180	500	200	145	M80×3	74	6-29	40
	80	580	150	200	600	225	170	M100×3	94	6-33	50
	100	620	178	245	800	260	195	M125×4	115	6-36	60
PN32.0MPa	10	210	52	77	220	95	60	M24×2	18	3-18	20
	15	230	62	86	220	105	68	M33×2	28	3-18	20
	20	240	73	94	250	105	68	M33×2	28	3-18	20
	25	260	77	100	250	115	80	M42×2	35	4-18	25
	32	300	100	120	300	165	115	M48×2	41	4-22	30
	40	350	110	150	400	165	115	M64×3	47	6-26	35
	50	400	130	165	400	200	145	M80×3	70	6-29	40
	654	490	140	180	500	225	170	M100×3	90	6-33	50
	80	580	150	200	600	260	195	M125×4	112	6-36	55
	100	620	178	245	800	300	235	M155×4	135	8-36	65

产品参数

Q11H主要连接尺寸及重量

公称压力	尺寸（mm)
公称压力	L	H	D	D1
10	90	76	32	3/8"
15	90	76	32	1/2"
20	100	81	38	3/4"
25	115	92	45	1"
32	130	114	55	11/4"
40	150	125	65	11/2"
50	170	144	75	2"

Q41H型主要连接尺寸及重量：

公称压力(Mpa)	公称通径(N(mm)	尺寸(mm)				连接尺寸(mm)
公称压力(Mpa)	公称通径(N(mm)	L	L1	H	W	D	D1	M	D2	Z-d	b
PN16.0MPa	10	210	52	77	220	95	60	M24×2	18	3-18	20
	15	230	62	86	220	95	60	M24×2	20	3-18	20
	20	240	73	94	250	105	68	M33×2	28	3-18	20
	25	260	77	100	250	105	68	M33×2	28	3-18	2
	32	300	100	120	300	115	80	M42×2	38	4-18	24
	40	350	110	150	400	165	115	M52×2	48	6-26	30
	50	400	130	165	400	165	115	M64×3	58	6-26	32
	65	490	140	180	500	200	145	M80×3	74	6-29	40
	80	580	150	200	600	225	170	M100×3	94	6-33	50
	100	620	178	245	800	260	195	M125×4	115	6-36	60
PN32.0MPa	10	210	52	77	220	95	60	M24×2	18	3-18	20
	15	230	62	86	220	105	68	M33×2	28	3-18	20
	20	240	73	94	250	105	68	M33×2	28	3-18	20
	25	260	77	100	250	115	80	M42×2	35	4-18	25
	32	300	100	120	300	165	115	M48×2	41	4-22	30
	40	350	110	150	400	165	115	M64×3	47	6-26	35
	50	400	130	165	400	200	145	M80×3	70	6-29	40
	654	490	140	180	500	225	170	M100×3	90	6-33	50
	80	580	150	200	600	260	195	M125×4	112	6-36	55
	100	620	178	245	800	300	235	M155×4	135	8-36	65
