Q41H二段式锻钢硬密封球阀_锻钢球阀系列

Q41H二段式锻钢硬密封球阀

【型号】：Q61F/Q67F/Q41F/Q47F等【球体】：

【口径】：DN15 - DN1200 【密封】：

【压力】：【温度】：

【阀体】：ST37.8、304，A105等【介质】：

锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统．由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属特技公司独有．操作方式有手动－蜗杆蜗轮驱动，气动，电动，气/液联动，电/液联动，以及各类特殊控制形式。

客服热线：0577-66999059

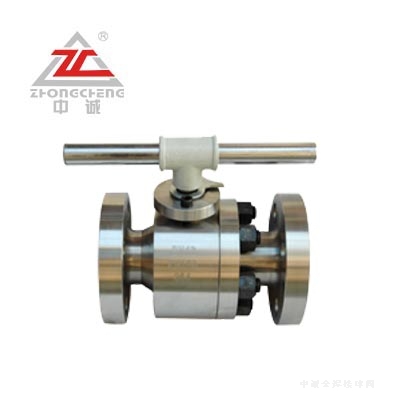

产品图片

产品说明

产品简介:

一、Q41H二段式锻钢硬密封球阀

锻钢浮动球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力太小时，密封圈与球体的接触面积较小，故有较大的密封比压，确保可靠密封，介质压力较大时，密封圈与球体接触面积增大，故密封圈能受较大的介质推力而不会损坏。由于聚四乙烯等密封圈材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

主要零件	阀体	A105	LF2	F304	F304L	F316	F316L	F51
	球体、阀杆	420	LF2	F304	F304L	F316	F316L	F51
	密封圈	特种硬化材料
	填料、垫圈	柔性石墨环柔性石墨缠绕垫
适用工况	适用介质	高温的或含有颗粒等介质
	适用温度	-28-400℃ -28-500℃
应用规范	设计制造接	GB12237-89 API6D JPI7S-48
	法兰迟寸接	JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
	结构长度接	GB12221-89 ANSI B16.10 JIS B2002
	检验试验接	GB/T13927-89 JB/T9092-99 API598 API598

二、Q41H二段式锻钢硬密封球阀连接尺寸

Q41硬(软)密封球阀主要连接尺寸(JB规格)

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	DO
Q41H-16P	15	130	96	86	46	14-2	4-14	60	108
	20	140	105	75	65	14-2	4-14	64	120
	25	150	165	85	65	16-2	4-14	90	165
	32	165	135	100	78	16-2	4-18	105	180
	40	180	146	110	85	18-3	4-18	150	240
	50	200	160	126	100	18-3	4-18	190	240
	65	220	180	145	120	18-3	4-18	195	320
	80	260	195	160	135	20-3	8-18	216	360
	100	280	216	180	165	20-3	8-18	260	400
	125	320	246	210	186	22-3	8-18	280	500
	150	360	280	2l0	210	2l-3	8-23	320	600
	200	400	335	295	265	26-3	12-23	370	800
	250	460	406	355	320	30-33	12-25

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	Do
Q41H-25P	15	130	95	65	45	14-2	4-14	60	108
	20	14O	105	75	55	14-2	4-14	64	120
	25	160	115	85	B5	16-2	l-14	90	165
	32	166	136	100	78	16-2	4-18	106	180
	4O	180	146	110	85	18-3	4-18	160	24O
	50	200	160	126	100	20-3	4-18	205	270
	65	220	180	145	120	22-3	8-18	215	360
	80	260	195	160	136	22-3	8-18	230	4OO
	100	280	230	190	165	24-3	8-23	270	500
	125	S20	270	220	188	28-3	8-26	300	600
	150	360	300	260	218	30-3	8-26	340	900
	200	400	360	310	278	34-3	12-26	4OO	1100
	250	467	425	370	332	36-3	12-30

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	D1	D2	B-f	B-f	Z-φd	H
Q41H-40P	15	130	96	66	46	40	16-2	4-14	80
	20	140	105	75	65	5l	16--2	4-14	66
	25	150	116	85	65	58	16-2	4-14	90
	32	180	135	100	78	66	18_S	4-18	105
	40	200	145	110	85	76	20-3	4-18	170
	50	220	160	125	100	88	20-3	4-18	230
	65	260	180	146	120	IIO	22-3	8-18	250
	80	280	195	160	135	12l	22-3	8-18	250
	100	320	230	190	160	150	24-3	8-23	296
	125	400	270	220	188	176	28-3	8-25	330
	150	400	300	250	218	204	30-3	8-26	376
	200	457	376	320	282	260	38-3	12-30	440
	250	533	446	385	346	313	42-3	12-3l

Q41硬(软)密封球阀主要连接尺寸(GB规格)

DN	L	D	K	d	d-L	f	C
40	165	150	110	84	4-18	2	18
50	203	165	125	99	4-18	2	20
65	222	185	145	118	4-18	2	20
80	241	200	160	132	4-18	2	20
100	305	220	180	156	4-18	2	22
125	356	250	210	184	4-18	2	22
150	394	285	240	211	8-22	2	24
200	457	340	295	266	12-22	2	24

PN2.5MPa

DN	L	D	K	d	d-L	f	C
40	165	150	110	84	4-18	2	18
50	203	165	125	99	4-18	2	20
65	222	185	145	118	4-18	2	22
80	241	200	160	132	8-18	2	24
100	305	235	190	156	8-22	2	24
125	356	270	220	184	8-26	2	26
150	394	300	250	211	8-26	2	28
200	457	360	310	274	12-26	2	30

NP4.0NPa

DN	L	D	K	d	d-L	Y	f1	f2	C
40	200	150	110	84	4-18	86	4	3	18
50	230	165	125	99	4-18	88	4	3	20
65	290	185	145	118	8-18	110	4	3	22
80	310	200	160	132	8-18	121	4	3	24
100	350	235	190	156	8-22	15	4.5	3.5	24
125	381	270	220	184	8-26	176	4.5	3.5	26
150	403	300	250	211	8-26	204	4.5	3.5	20
200	502	375	320	284	12-30	260	4.5	3.5	34

NP6.3NPa

DN	L	D	K	d	d-L	Y	f1	f2	C
40	241	170	125	84	4-22	76	4	3	26
50	292	180	135	99	4-22	88	4	3	26
65	330	205	160	118	8-22	110	4	3	26
80	356	215	170	123	8-22	121	4	3	28
100	432	250	200	156	8-26	150	4.5	3.5	30
125	508	295	240	184	8-30	176	4.5	3.5	34
150	559	345	280	211	8-33	204	4.5	3.5	36
200	660	415	345	284	12-36	260	4.5	3.5	43

产品参数

主要零件	阀体	A105	LF2	F304	F304L	F316	F316L	F51
	球体、阀杆	420	LF2	F304	F304L	F316	F316L	F51
	密封圈	特种硬化材料
	填料、垫圈	柔性石墨环柔性石墨缠绕垫
适用工况	适用介质	高温的或含有颗粒等介质
	适用温度	-28-400℃ -28-500℃
应用规范	设计制造接	GB12237-89 API6D JPI7S-48
	法兰迟寸接	JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
	结构长度接	GB12221-89 ANSI B16.10 JIS B2002
	检验试验接	GB/T13927-89 JB/T9092-99 API598 API598

二、Q41H二段式锻钢硬密封球阀连接尺寸

Q41硬(软)密封球阀主要连接尺寸(JB规格)

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	DO
Q41H-16P	15	130	96	86	46	14-2	4-14	60	108
	20	140	105	75	65	14-2	4-14	64	120
	25	150	165	85	65	16-2	4-14	90	165
	32	165	135	100	78	16-2	4-18	105	180
	40	180	146	110	85	18-3	4-18	150	240
	50	200	160	126	100	18-3	4-18	190	240
	65	220	180	145	120	18-3	4-18	195	320
	80	260	195	160	135	20-3	8-18	216	360
	100	280	216	180	165	20-3	8-18	260	400
	125	320	246	210	186	22-3	8-18	280	500
	150	360	280	2l0	210	2l-3	8-23	320	600
	200	400	335	295	265	26-3	12-23	370	800
	250	460	406	355	320	30-33	12-25

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	Do
Q41H-25P	15	130	95	65	45	14-2	4-14	60	108
	20	14O	105	75	55	14-2	4-14	64	120
	25	160	115	85	B5	16-2	l-14	90	165
	32	166	136	100	78	16-2	4-18	106	180
	4O	180	146	110	85	18-3	4-18	160	24O
	50	200	160	126	100	20-3	4-18	205	270
	65	220	180	145	120	22-3	8-18	215	360
	80	260	195	160	136	22-3	8-18	230	4OO
	100	280	230	190	165	24-3	8-23	270	500
	125	S20	270	220	188	28-3	8-26	300	600
	150	360	300	260	218	30-3	8-26	340	900
	200	400	360	310	278	34-3	12-26	4OO	1100
	250	467	425	370	332	36-3	12-30

型号	公称通径 Dn (mm)	尺寸 (mm)
型号	公称通径 Dn (mm)	L	D	D1	D2	B-f	B-f	Z-φd	H
Q41H-40P	15	130	96	66	46	40	16-2	4-14	80
	20	140	105	75	65	5l	16--2	4-14	66
	25	150	116	85	65	58	16-2	4-14	90
	32	180	135	100	78	66	18_S	4-18	105
	40	200	145	110	85	76	20-3	4-18	170
	50	220	160	125	100	88	20-3	4-18	230
	65	260	180	146	120	IIO	22-3	8-18	250
	80	280	195	160	135	12l	22-3	8-18	250
	100	320	230	190	160	150	24-3	8-23	296
	125	400	270	220	188	176	28-3	8-25	330
	150	400	300	250	218	204	30-3	8-26	376
	200	457	376	320	282	260	38-3	12-30	440
	250	533	446	385	346	313	42-3	12-3l

Q41硬(软)密封球阀主要连接尺寸(GB规格)

DN	L	D	K	d	d-L	f	C
40	165	150	110	84	4-18	2	18
50	203	165	125	99	4-18	2	20
65	222	185	145	118	4-18	2	20
80	241	200	160	132	4-18	2	20
100	305	220	180	156	4-18	2	22
125	356	250	210	184	4-18	2	22
150	394	285	240	211	8-22	2	24
200	457	340	295	266	12-22	2	24

PN2.5MPa

DN	L	D	K	d	d-L	f	C
40	165	150	110	84	4-18	2	18
50	203	165	125	99	4-18	2	20
65	222	185	145	118	4-18	2	22
80	241	200	160	132	8-18	2	24
100	305	235	190	156	8-22	2	24
125	356	270	220	184	8-26	2	26
150	394	300	250	211	8-26	2	28
200	457	360	310	274	12-26	2	30

DN	L	D	K	d	d-L	Y	f1	f2	C
40	200	150	110	84	4-18	86	4	3	18
50	230	165	125	99	4-18	88	4	3	20
65	290	185	145	118	8-18	110	4	3	22
80	310	200	160	132	8-18	121	4	3	24
100	350	235	190	156	8-22	15	4.5	3.5	24
125	381	270	220	184	8-26	176	4.5	3.5	26
150	403	300	250	211	8-26	204	4.5	3.5	20
200	502	375	320	284	12-30	260	4.5	3.5	34

NP6.3NPa

DN	L	D	K	d	d-L	Y	f1	f2	C
40	241	170	125	84	4-22	76	4	3	26
50	292	180	135	99	4-22	88	4	3	26
65	330	205	160	118	8-22	110	4	3	26
80	356	215	170	123	8-22	121	4	3	28
100	432	250	200	156	8-26	150	4.5	3.5	30
125	508	295	240	184	8-30	176	4.5	3.5	34
150	559	345	280	211	8-33	204	4.5	3.5	36
200	660	415	345	284	12-36	260	4.5	3.5	43

产品结构
