全焊接球阀焊接技术与阀体焊接工艺介绍

作者:admin 来源: 日期:2020-5-10 9:25:38 人气:26 标签:

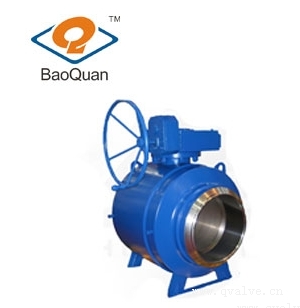

全焊接球阀焊接技术与阀体焊接工艺:

焊接种类

1、焊条电弧焊

2、埋弧焊(自动焊)

3、二氧化碳气体保护焊(自动或半自动焊)

4、MIG/MAG焊(熔化极惰性气体保护焊

5、TIG焊(钨极惰性气体保护焊)

6、等离子弧焊六种焊接方式,每种方式的原理和应用都不一样,因为不是本文的重点,所以大家简单知道皆可。

重点说说焊接球阀焊接技术处理


焊接球阀的焊接其实不同于普通的焊接技术,因为阀腔内有非金属的密封材料橡胶和聚四氟乙烯塑料,不能进行在焊接后的热处理。焊接球阀的厚壁多层的焊接过程是金属材料多次反复的加热和冷却的过程,通常它的焊接接头都是设计成窄间隙厚壁埋弧焊,还有的使用全焊接的阀体多数是那种超大的厚度筒状的焊接接头。

 因此阀体焊接接头的根部缝隙的应力集中,残留应力,组织劣质化成为阀体结构中的薄弱环节,目前的两种处理方式是:

1、是热处理技术处理

2、是接头处处理;这两种处理方式将产生几倍于正常工作应力的应力集中,同样使厂家工程师们难于处理。

由此可见,如何解决焊接球阀阀体焊接接头的根部缝隙的应力集中,残留应力,组织劣质化成为阀门焊接的最大问题,在此给大家把阀体焊接工艺技术要点汇总如下,希望能够帮到想了解球阀焊接技术的各位朋友!

阀体焊接工艺介绍

1、阀体的技术要求

01、缝焊接完后阀体无变形,包括上下轴口法兰(45钢)。

02、阀体的受热面积不能过宽且温度不能过高,否则会破坏阀体内的密封装置。

03、不能出现焊瘤。

04、保证受压在10MPa以上。

2、焊缝结构:根据以上技术要求,确定该焊缝为不焊透焊缝。因此要求焊缝的对接形式既能保证装配又能保证不焊透。经过试验,最后确定焊缝形式。

3、阀体材料:因为该阀体为ZG15Ⅱ,故在加工前对阀体的化学成分进行了化验,化验结果与铸造时的化验结果一致,符合设计要求。

4、装配:利用油压机改装翻转胎定位,并在周围两半部分用螺栓紧固,调整进行密封性试验,球体外部与阀体间达到设计要求。

5、焊接工艺

考虑到阀体的技术要求,最终选择了MAG的CO2焊机。

焊接材料选用ER50-6(Ø1.0)焊丝。

根据焊接材料的等强度原则,所选ER50-6(Ø1.0)焊丝满足于ZG15Ⅱ的要求。

保护气体采用82%Ar+18%CO2混合气体。

6、完成焊接后,通过打压试验(气密)焊口无漏,密封面满足技术要求后,经过X射线探伤,焊缝本身无气孔、夹渣、未熔合、裂纹等焊接缺陷,阀芯旋转满足技术要求。
