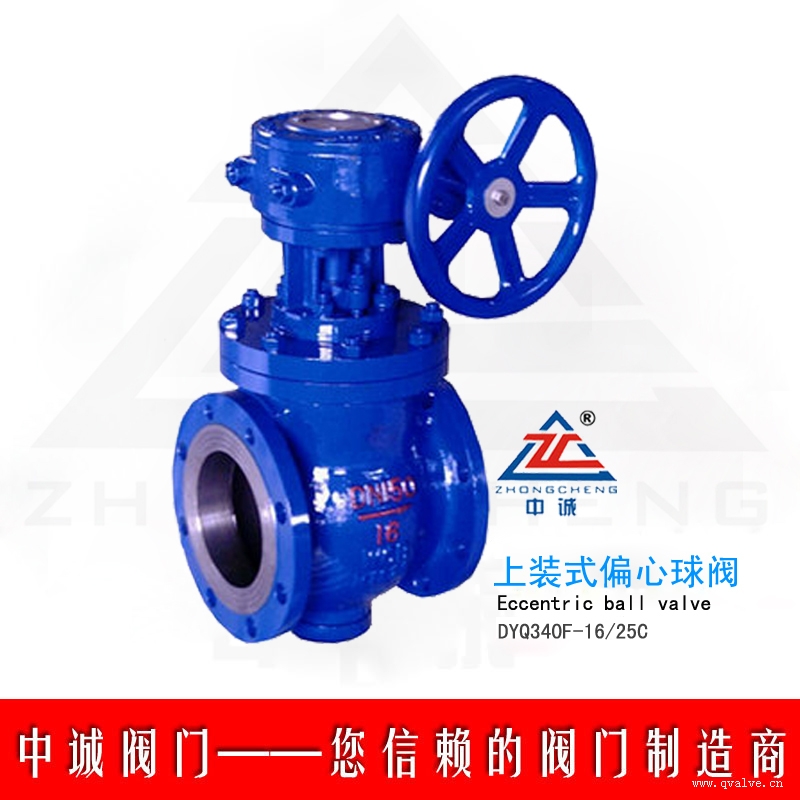

DYQ340F偏心半球阀

【型号】:                                            【球体】:

【口径】:                                            【密封】:

【压力】:                                            【温度】:

【阀体】:                                            【介质】:


锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统.由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属特技公司独有.操作方式有手动-蜗杆蜗轮驱动,气动,电动,气/液联动,电/液联动,以及各类特殊控制形式。

客服热线:0577-66999059
产品图片
产品说明

概述:

密封性能好:金属阀座尾端设置弹簧保证密封面有足够的预顶力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门保证良好的密封性能;而当介质压力较高时,介质在球体产生的不平衡力保证密封。

结构特点及用途

1、 密封性能好:金属阀座尾端设置弹簧保证密封面有足够的预顶力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门保证良好的密封性能;而当介质压力较高时,介质在球体产生的不平衡力保证密封。

2、 采用下装式阀杆,设置倒密封结构,能确保填料处可靠密封。

3、 顶装设计:只要卸下阀盖即可进行维修或更换零件。

4、 广泛适用于粉尘、颗粒、高粘度等介质。

执行标准

1、 设计和制造:GB/T12237-1989;AP1608。

2、 检验和试验:GB/T13927-1992;AP1598。

3、 法兰连接:JB/T79.1~2-1994;ASME/ANSIB16.10


产品参数

性能规范

试验压力 单位:MPa

公称压力

PN

常温最大

工作压力

壳体

试验压力

气密封

试验压力

高压密封

试验压力

1.6

1.6

2.4

0.6

1.76

2.5

2.5

3.8

0.6

2.75

4.0

4.0

6.0

0.6

4.4

6.4

6.4

9.6

0.6

7.1

10.0

10.0

15.0

0.6

11.0

Class150

2.0

3.0

0.6

2.2

Class300

5.0

7.5

0.6

5.5

Class600

10.0

15.0

0.6

11.0

使用范围

壳体材料

阀座密封材料

适用温度

适用介质

碳钢C型

PTFE

≤150°

水蒸气油品等

不锈钢

≤425°

铬镍钛钢P型

PTFE

≤150°

硝酸类

不锈钢

≤200°

铬镍钼钛钢R型

PTFE

≤150°

醋酸类

不锈钢

≤200°

铬钼钒钢I型

硬质合金

≤550°

蒸汽、冶炼、能源等

主要零件材料

阀体阀盖

GB

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

ASTM

WCB

CF8

CF8M

WC9

球体

GB

ZG2Cr13/表面特殊处理

ZG1Cr18NiTi/表面特殊处理

ZG0Cr18Ni12Mo2Ti/表面特殊处理

ZG15Cr1Mo1V/表面特殊处理

ASTM

CA15+HF

CF8+HF

CF8M+HF

WC9+HF

阀杆

GB

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

25Cr2Mo2V

ASTM

420

304

316

F22a

阀座、密封面

GB

PTFE

2Cr13

PTFE

1Cr18Ni9Ti

PTFE

0Cr18Ni12Mo2Ti

D517

ASTM

PTFE

420

PTFE

304

PTFE

304

HF

填料

GB

PTFE

柔性石墨

PTFE

柔性石墨

PTFE

柔性石墨

柔性石墨

ASTM

PTFE

柔性石墨

PTFE

柔性石墨

PTFE

柔性石墨

柔性石墨

螺栓

GB



35

0Cr18Ni9

0Cr18Ni9

15Cr1Mo1v

ASTM

A193B7

A320-B8

A320-B8

A193B16

螺母

GB

45

0Cr18Ni9

0Cr18Ni9

20CrMo

ASTM

A194 2H

A194-8

A194-8

A194-4

主要连接尺寸

公称压力PN

公称通径

                     尺寸(mm)


L

D

K

d

y

b

z-d0

Ws

Hs

Hw

Hd

1.6MPa

50

2.3

165

125

100

--

16

4-ф18

250

194

--

--

65

222

185

145

120

--

18

4-ф18

350

215

--

--

80

241

200

160

135

--

20

8-ф18

500

218

--

--

100

305

220

180

155

--

20

8-ф18

800

232

--

--

125

356

250

210

185

--

22

8-ф18

800

255

--

--

150

394

285

240

210

--

24

8-ф18

1000

340

445

490

200

457

340

295

265

--

26

12-ф23

1200

410

490

540

250

533

405

355

320

--

30

12-ф23

--

--

560

620

300

610

460

410

375

--

30

12-ф25

--

--

630

705

350

686

520

470

435

--

34

16-ф25

--

--

710

790

400

762

580

525

485

--

36

16-ф30

--

--

840

920

450

864

640

585

545

--

40

20-ф30

--

--

960

1060

500

914

715

650

608

--

44

20-ф34

--

--

1110

1230

2.5MPa

50

216

165

125

100

--

20

4-ф18

250

195

--

--

65

241

185

145

120

--

22

8-ф18

350

215

--

--

80

283

200

160

135

--

22

8-ф18

500

218

--

--

100

305

230

190

160

--

24

8-ф23

800

232

--

--

125

381

270

220

188

--

28

8-ф25

800

255

--

--

150

403

300

250

218

--

30

8-ф25

1000

340

445

490

200

502

360

310

278

--

34

12-ф25

1200

410

490

540

250

568

425

370

332

--

36

12-ф30

--

--

560

620

300

648

485

430

390

--

40

16-ф30

--

--

630

705

50

762

555

490

448

--

44

16-ф34

--

--

710

790

400

838

620

550

505

--

48

16-ф34

--

--

840

920

450

914

670

600

555

--

50

20-ф34

--

--

960

1060

500

991

730

660

610

--

52

20-ф41

--

--

1110

1230
