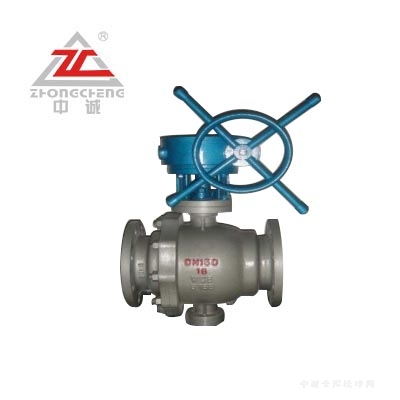

蜗轮固定球阀

【型号】：Q61F/Q67F/Q41F/Q47F等【球体】：

【口径】：DN15 - DN1200 【密封】：

【压力】：【温度】：

【阀体】：ST37.8、304，A105等【介质】：

锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统．由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属特技公司独有．操作方式有手动－蜗杆蜗轮驱动，气动，电动，气/液联动，电/液联动，以及各类特殊控制形式。

客服热线：0577-66999059

产品图片

产品说明

Q47F型铸钢固定软密封球阀适用于工作温度-28～300℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽、油品、硝酸、醋酸、尿素等腐蚀性和强氧化性介质。操作方式有：手动、气动、电动、液动和气液联动等。

Q47F型铸钢固定软密封球阀产品结构特点：

1.使用寿命长、密封环选用自润滑聚四氟乙烯材料。球体与密封环微摩擦，有效提高使用寿命。
2.体积小，重量轻，易于安装保养。
3.固定球阀结构可任意方向安装与管路的任何部位。
4.V型接叠轴向填料，达到防腐A级密封。

Q47F型铸钢固定软密封球阀执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

Q47F型铸钢固定软密封球阀压力试验

公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

Q47F型铸钢固定软密封球阀主要零件材料及性能

阀体	WCB	ZG1Cr18Ni9Ti		CF8	CF3		ZG1Cr18Ni12Mo2Ti		CF8M		CF3M
球体阀杆	2Cr13	1Cr18Ni9Ti		304	304L		1Cr18Ni12Mo2Ti		316		316L
阀座	聚四氟乙烯、加坡纤增强聚四氟乙烯对位聚笨PPL
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖	WCB	1Cr18Ni9Ti		304	304L			1Cr18Ni12Mo2Ti	316		316L
温度	-29～150(聚四氟乙烯) -29～200(加玻纤增强聚四氟乙烯 ) -29～300(对位聚笨 PPL)
介质	水蒸汽油品		硝酸类			强氧化介质		醋酸类		尿素类

Q47F型铸钢固定软密封球阀规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 RF Q47F 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

Q47F型铸钢固定软密封球阀规格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1<, o:p>	H2
凸面法兰 RF Q47F 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

Q47F型铸钢固定软密封球阀规格主要尺

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法兰 RF Q47F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	, 32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830

产品参数

Q47F型铸钢固定软密封球阀执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

Q47F型铸钢固定软密封球阀压力试验

公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

Q47F型铸钢固定软密封球阀主要零件材料及性能

阀体	WCB	ZG1Cr18Ni9Ti		CF8	CF3		ZG1Cr18Ni12Mo2Ti		CF8M		CF3M
球体阀杆	2Cr13	1Cr18Ni9Ti		304	304L		1Cr18Ni12Mo2Ti		316		316L
阀座	聚四氟乙烯、加坡纤增强聚四氟乙烯对位聚笨PPL
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖	WCB	1Cr18Ni9Ti		304	304L			1Cr18Ni12Mo2Ti	316		316L
温度	-29～150(聚四氟乙烯) -29～200(加玻纤增强聚四氟乙烯 ) -29～300(对位聚笨 PPL)
介质	水蒸汽油品		硝酸类			强氧化介质		醋酸类		尿素类

Q47F型铸钢固定软密封球阀规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 RF Q47F 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

Q47F型铸钢固定软密封球阀规格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1<, o:p>	H2
凸面法兰 RF Q47F 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

Q47F型铸钢固定软密封球阀规格主要尺

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法兰 RF Q47F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	, 32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830
